TERMISK BRUDEMONTERINGSMASKINE FOR PROFIL (TO TRIN)
Thermal Break Machine Introduktion:
Termisk brudmaskine bruges til fremstilling af termiske barriere-aluminiumsprofiler, herunder to maskiner: riflemaskine med plastbåndsindlægger, rullemaskine. Det færdige produkt som følger:
Du kan se, at to stykker aluminiumsprofiler er forbundet kun med polyamidbånd. Aluminium kan meget nemt overføre varme eller kulde, dets varmeledningsevne er høj. Men polyamidstrimlens termiske ledningsevne er meget lav, og kan derefter blokere for varme- eller kuldeoverførsel gennem aluminium.
Råmaterialet af polyamidstrimmel er 75 procent nylon og 25 procent glasfiber, vi kalder PA66 GF25 eller polyamid
Består af
1 sæt riflemaskine med båndføderanordning
1 sæt rullemaskine
Daglig kapacitet er 5~6 tons pr. 10 timer
riflemaskine med båndføderanordning
(1) Tekniske parametre:
Strømforsyning | 380V/50Hz |
Samlet kraft | 1,1 kw |
Rillekniv Diameter | 100 mm |
Bearbejdelig profilsektion | 200*250 mm |
Profilstøttehylde | 460*5000 mm |
Kontur dimension | 1000*1200*1550mm |
Vægt | 600 kg |
(2) Hovedformålet:
Det er hovedsageligt at rulle den indvendige overflade af hakket på den knækkede bro aluminiumsprofil gennem varmeisoleringsstrimlen eller plastprofilen for at øge friktionskraften af kompositten af den knækkede bro aluminiumsprofil og varmeisoleringsstrimlen. Den er udstyret med en speciel klempneumatisk anordning. , Det kan realisere "striber og film, mens du åbner tænderne" |
(3) Funktioner
1. Med den dækkede stent og piercingklemmeanordningen kan den realisere "trådning og fastklæbning af filmen, mens tænderne åbnes". 2. Plastrulle under riflet kniv: materiale: højkvalitets polyurethan, slidstærkt 3. Ved hjælp af indenlandsk cirkulær lineær skinne, Schneider Electric, er driften mere stabil. 4. Den nederste støtterulle er en halv-og-halvt justerbar type, og højden på halvrunden kan justeres manuelt. 5. Arbejdshastigheden kan reguleres. Den har funktioner til nem betjening og høj arbejdseffektivitet 6. Vedtagelse af plastsprøjtning overfladebehandling, ridsefast og smuk |

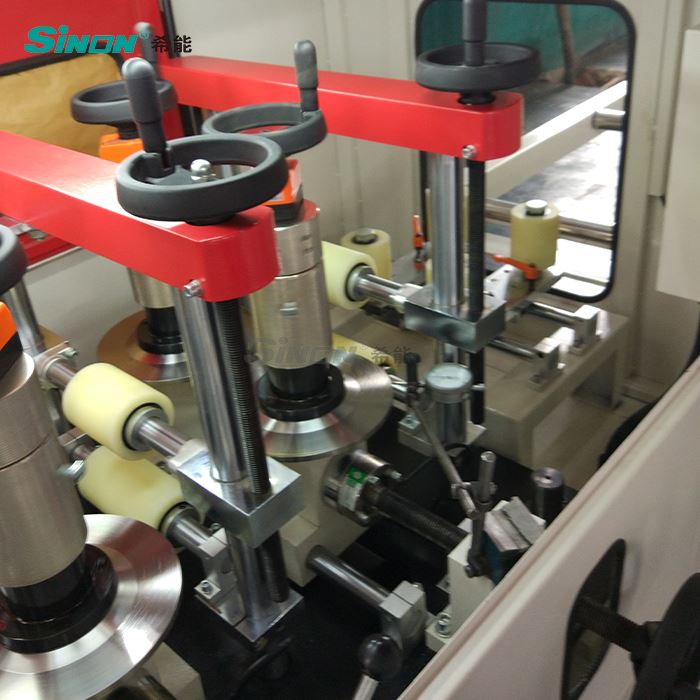

Rulle (krympe) maskine
(1) Tekniske parametre:
Strømforsyning | 380V/50Hz |
Hovedmotoreffekt | 2,5 kw |
Enkelt rulleskive højdejusteringsområde | 0-50mm |
Gruppe rulleskive højdejusteringsområde | 0-150mm |
Feed Speed | 0-60m/min (trinløs variabel frekvensregulering ved hjælp af frekvensomformer) |
Max profilstørrelse | 150*200 mm |
Profilstøttehylde | 460*5000 mm |
Kontur dimension | 1600*1000*1600mm |
Vægt | 1000 kg |
(2) Hovedformålet:
Efter fremføring af strimler, kombination mellem profil og strimmel ikke tæt, skal du bruge rullemaskine for at få dem til at kombinere tæt. Brug 3 sæt hårdt rullende hjul til at presse aluminiumslegeringsprofilerne med varmeisoleringsprofiler. 1. gruppe: Vejledning og forrulning (krympning) 2. gruppe: rullende (krympning) 3. gruppe: opretning (vandret og lodret) |
(3) Funktioner
1. Hvert rullende hjul kan justeres uafhængigt (op og ned, venstre og højre), og trykket vises af tre digitale trykmålere 2. Tre sæt stålvalse til at kombinere strimler med aluminiumsprofil stramt, trykstigningen fra det første sæt til det tredje sæt, for at undgå skade profil på grund af to store og for pludselige rullekraft. 3. Det tredje rullehjul kan rettes ud under rulleprocessen for at sikre paralleliteten og ligeheden af varmeisoleringsprofilen 4. Justering af arbejdsbænk: Den samlede løft af arbejdsbænken realiseres ved hjælp af fire løfteskruer, og der er udstyret med et digitalt displaymåler, og displaynøjagtigheden er mindre end 0.01 mm. 5. Taiwan lineær skinne, Schneider elektrisk apparat og præcisionsskruer er vedtaget. 6. Vedtagelse af plastsprøjtning overfladebehandling, ridsefast og smuk. |
